实现PSSI HOST - 来自Madliar

stm32U5/N6/H7等系列的很多芯片都内置了PSSI（Parallel Synchronous Slave Interface，并行同步从接口），而且协议十分简单，最小包含一条时钟线和8条（或16条）数据线，可选DE和RDY信号，可以视作一个并行的的SPI接口，数据吞吐量非常大。

这是多种工作模式的一种，即发送方和接收方都实施流控：
[https://www.st.com.cn/.../rm0456-stm32u5-series-....pdf](https://www.st.com.cn/resource/zh/reference_manual/rm0456-stm32u5-series-armbased-32bit-mcus-stmicroelectronics.pdf)

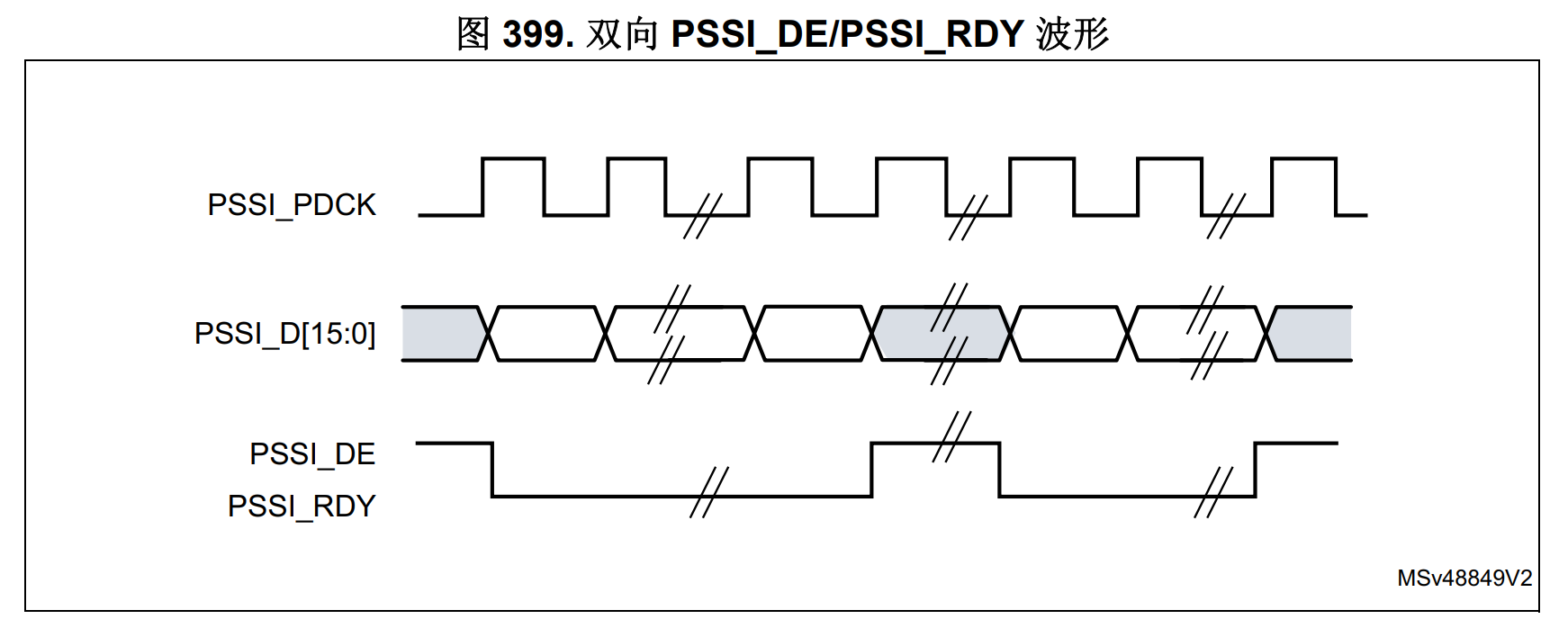

> 双向 PSSI_DE/PSSI_RDY 信号
如果 PSSI_CR 寄存器中的 DEPOL 和 RDYPOL 均置 1 并且 DERDYCFG 置为 111 或 100，则
可以使用单个引脚同时实现数据使能 (PSSI_DE) 和就绪 (PSSI_RDY) 功能。在这种情况下，
与所选复用功能（DERDYCFG=111 时的 PSSI_DE，或 DERDYCFG=100 时的 PSSI_RDY）
相对应的 GPIO 必须配置为漏极开路。另一个器件也必须将线路驱动为漏极开路，并且必须
对该线路应用弱上拉。
双向信号因此得以实现。如果发送器将线路驱动为低电平（以指示数据无效）或接收器将线
路驱动为低电平（以指示未对当前数据进行采样），则两个器件都知道当前周期内未进行数
据传输。

![style={max-width:400px}](/notebook/publish/i/caoliang.net/img/ef2cc2925a127dc1ddfbec361bc09b09.jpg)

事实上，它和DCMI接口类似，都是用作数据高速通信的接口，但DCMI一般只能支持到14bit，硬件时序更加复杂，且只可以用作输入，在与FPGA、MPU通信时，PSSI还是更具有优势。难受的是，PSSI是从接口，虽然也能作为发送方，但它只能被动接受时钟，无法主动发起。于是探究了几个方法，让普通的MCU可以充当主机的角色，通过某种总线接口，连接到从机的PSSI接口实现双向通信。

### 几种容易想到的方法

PSSI的主机其核心在于，产生合适的时钟并将数据搬运到IO，由此想到可能通过这些方式实现：

1. 使用FMC的SRAM/LCD模式
2. 使用LTDC接口
3. 使用QSPI或、Octo-SPI/Hexa-SPI接口
4. 使用mdma+TIM方式

于是逐一进行验证：

#### 1. FMC的SRAM/LCD模式   （✔ 可行）

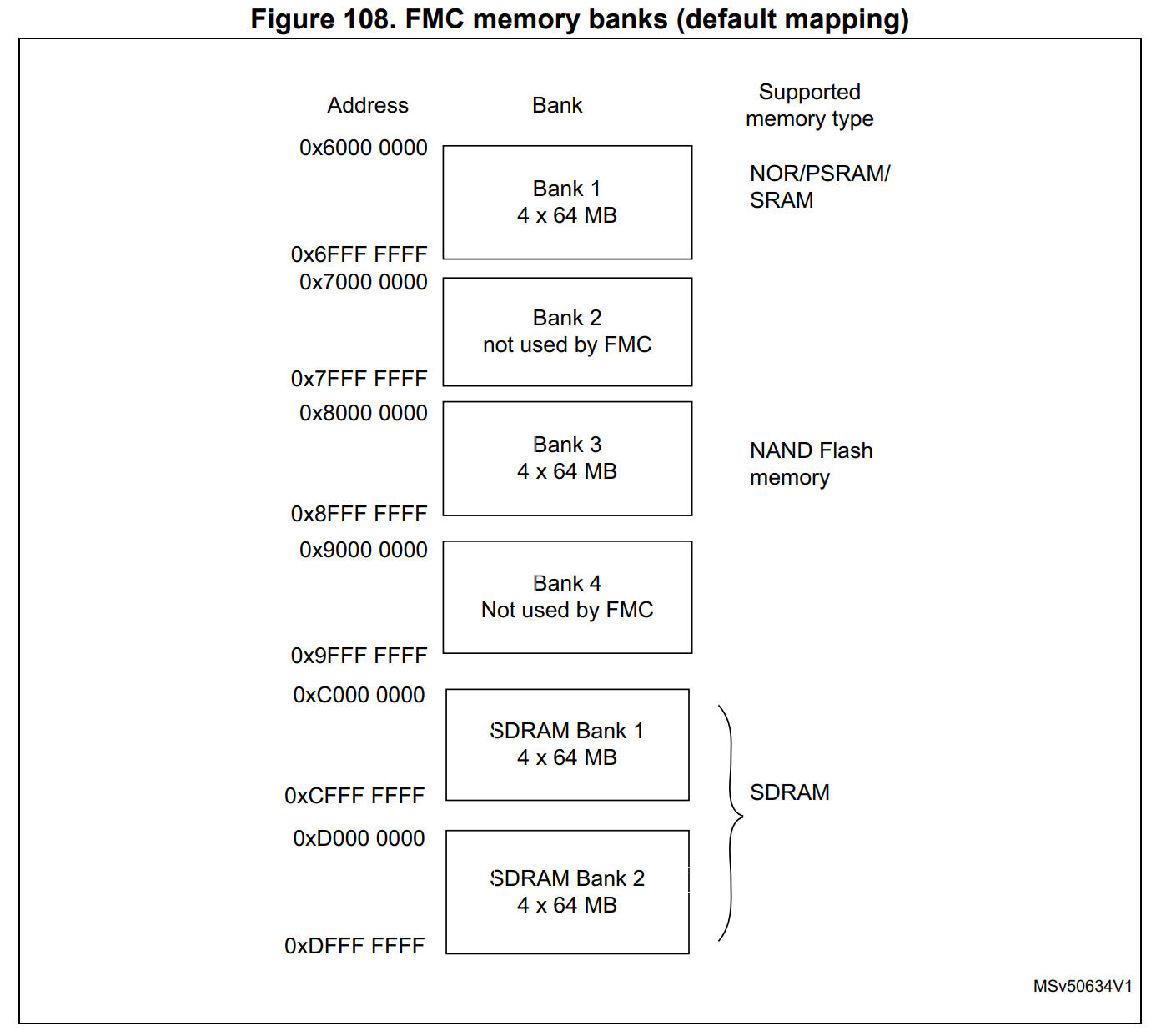

STM32绝大多数的芯片都有FMC或者FSMC接口，实际上只需用到SRAM模式即可，这里需要查询一下FMC总线在内存空间中的映射关系，针对stm32H7A3：

[https://www.st.com.cn/.../rm0455-stm32h7a37b3-and-stm32h7b0....pdf](https://www.st.com.cn/resource/en/reference_manual/rm0455-stm32h7a37b3-and-stm32h7b0-value-line-advanced-armbased-32bit-mcus-stmicroelectronics.pdf)

![style={max-width:400px}](/notebook/publish/i/caoliang.net/img/7e7f34de52137a5208b13512a4959984.jpg)

因此配置FMC ```BANK1 NOR/PSRAM 1```，此时NE1对应的地址空间即为0x60000000这一段。Memory Type选择LCD Interface， Timing参数都选择为最小，在主函数中实现下述逻辑：

```
#define txBuffLen (64*64*2)
uint8_t txBuff[txBuffLen];

void main() {
  ...
  MX_FMC_Init();
  ...
  for (unsigned int i = 0; i < txBuffLen; i++) {
	  txBuff[i] = 1 << (i%8);
  }

HAL_StatusTypeDef state;
  while (1) {
    HAL_Delay(1000);
    state = HAL_SRAM_Write_8b(&hsram1, (uint32_t *)0x60000001, txBuff, 16);
    printf("send state: %d\n", state);
    ...
  }
}
```

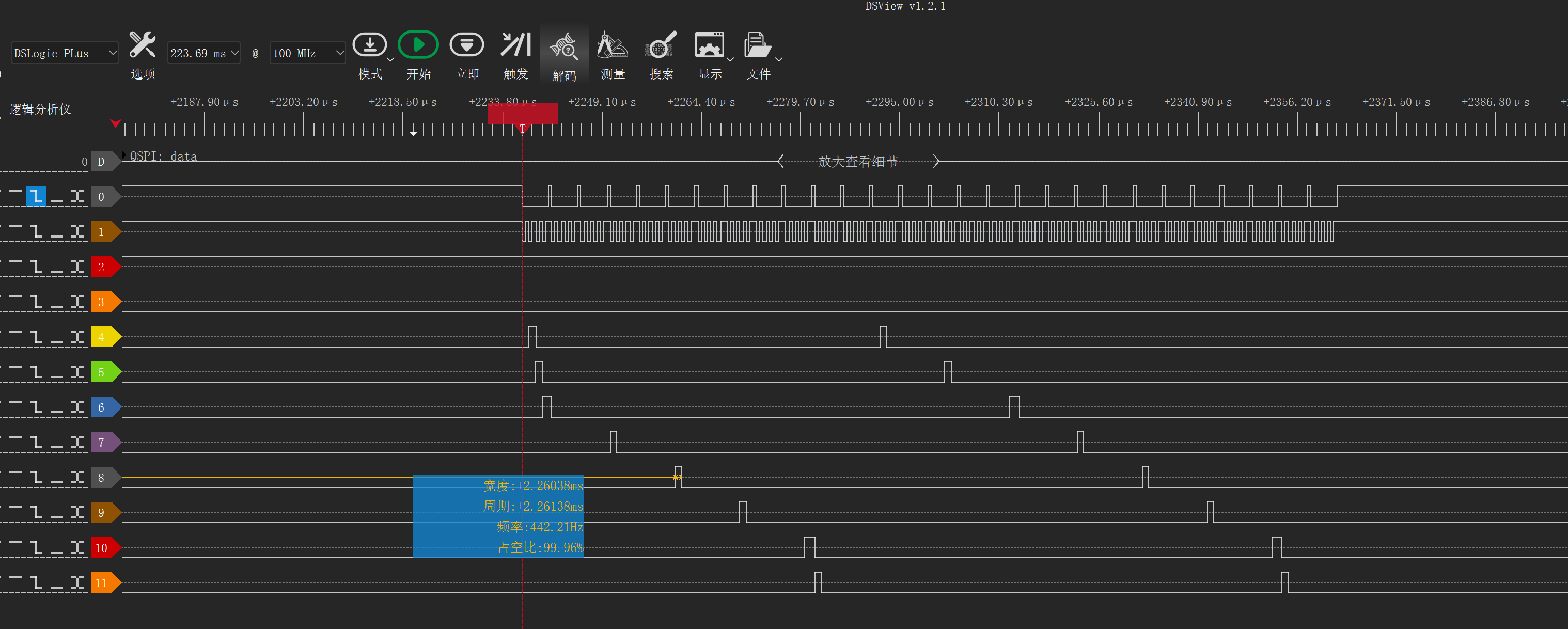

其实是实现类似流水灯的效果，通过逻辑分析仪抓取波形：
![](/notebook/publish/i/caoliang.net/img/0b10b6f51f38a6258a48451b31ce7e4a.jpg)

通道0是NE1信号，1是NOE信号，这里非常奇怪，每个bytes输出完成之后，NOE还产生了几个没用的时钟，与NE1也对不上。这显然没有办法使用任何一条信号线用作时钟线。调整timing参数和其他参数，也无法解决这个问题。

FMC一共有4种模式，LCD type下支持A和D，但均呈现此现象，本来都准备放弃的时候，发现有人遇到类似的问题：[https://forum.anfulai.cn/forum.php?mod=viewthread&tid=127182](https://forum.anfulai.cn/forum.php?mod=viewthread&tid=127182) ，帖子中硬汉哥指出“这个务必要配置FMC地址空间的MPU/Cache属性为Strongly order或者Device模式”。

于是针对NE1的地址空间，MPU做如下配置：
```
Speculation default mode Settings
    Speculation default mode : Disabled
Cortex Interface Settings
    CPU ICache : Disabled
    CPU DCache : Disabled
Cortex Memory Protection Unit Control Settings
    MPU Control Mode : Background Region Privileged accesses only
                     + MPU Enabled during hard fault, NMI and FAULTMASK handlers
Cortex Memory Protection Unit Region 0 Settings
    MPU Region                 : Enabled
    MPU Region Base Address    : 0x60000000
    MPU Region Size            : 64MB
    MPU SubRegion Disable      : 0x0
    MPU TEX field level        : level 0
    MPU Access Permission      : ALL ACCESS PERMITTED
    MPU Instruction Access     : DISABLE
    MPU Shareability Permission: DISABLE
    MPU Cacheable Permission   : DISABLE
    MPU Bufferable Permission  : DISABLE
```

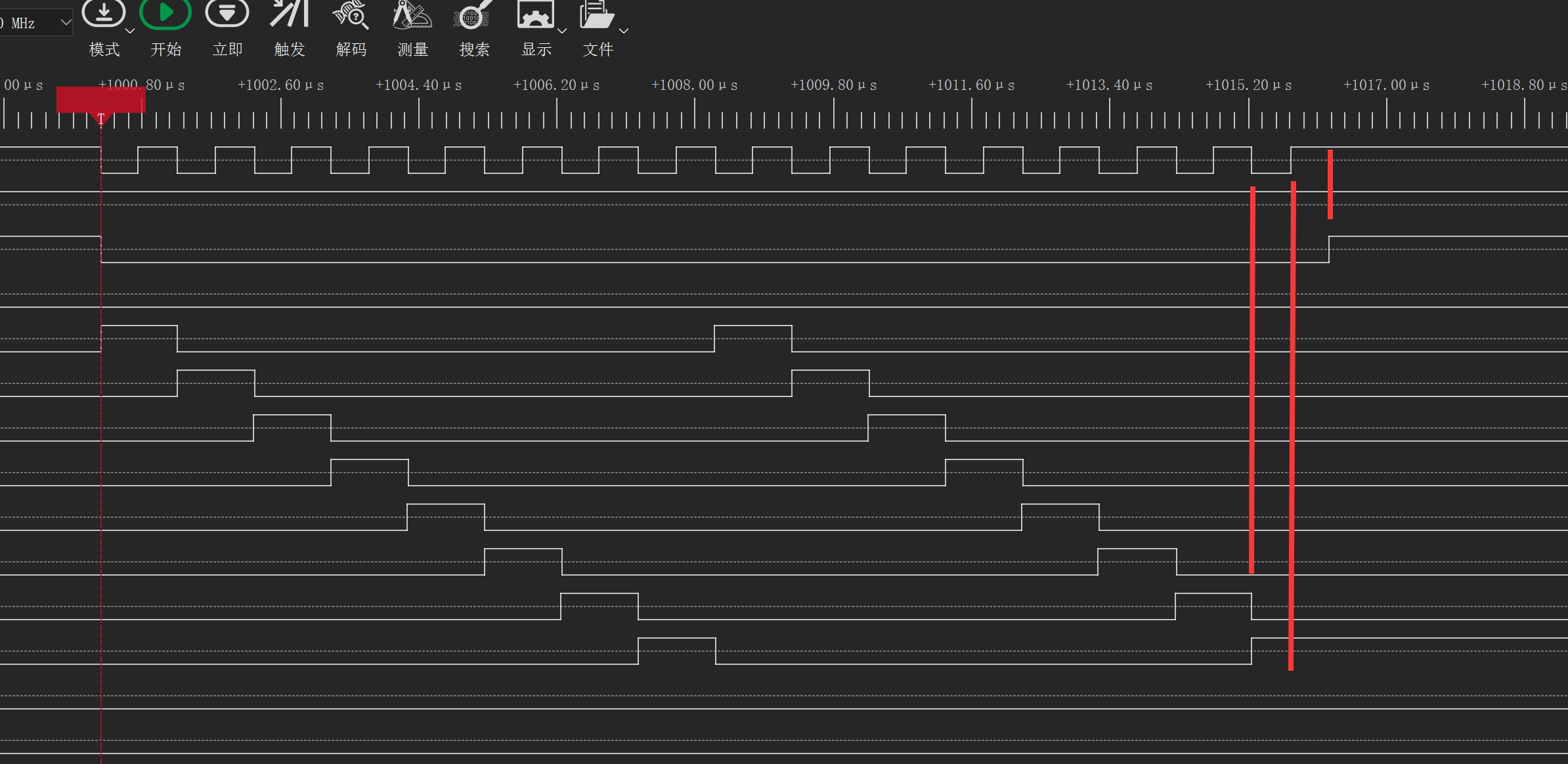

烧录验证，完美实现波形，这里发送端在时钟下降沿准备数据，接收方可以在上升沿采集数据：

![](/notebook/publish/i/caoliang.net/img/9f14b373429ceefd86000bb4d9cb8c00.jpg)

其中，通道0为 NWE，可用作时钟；通道1 为NOE，暂时没什么用处；通道2为NE1，可以用作DE信号；通道3为A16即1bit地址。

#### 2. LTDC接口 （✘ 未成功）

按照AI和手册给出的参考，LTDC天然适合做PSSI HOST，因为有像素时钟，配合合适的timing，可以实现“完美”的时序。

在stm32需要注意window、layer等、Sync/Back Porch等设置，尤其layer行缓存跨1K的问题，应该是可以产生类似时钟的，但在实际测试时发现两个硬伤，直接宣告此方案的失败：1. LTDC最小只能配置到16bit，即RGB565，如果从机是8bit总线，则要浪费一半的IO或者RAM。2. 一旦LTDC被configured，其像素时钟就会一直启动，这个控制器就会周而复始的从RAM搬运数据到IO，根本无法终止或者控制启停边界。虽然可以借助DMA2D和软件定义消息边界等措施，解决问题2，但引入了额外的开销，显然不合适。

#### 3. 使用QSPI或、Octo-SPI/Hexa-SPI接口（✘ 未成功）

虽然查看时序图有作为主机的可能性，但实际测试中发现，写入和读取过程十分繁琐，因为此类总线的主要用途为存储器通信，据流强制包含指令（Instruction）、地址（Address）、空周期（Dummy）和数据（Data）等固定阶段，带宽利用率低下。PSSI总线是没有地址和指令的概念，为了让接收方只接受纯数据的部分，要么在软件上做额外的处理（无法兼容DMA），要么在硬件时序中启用DQS或者引入其他的电路生成DE信号，并且大量传输时还要配合MDMA，配置起来十分繁琐。

当然还有一点，并非所有芯片都有OSPI，很多只有QSPI，更别提如果从机是16bit位宽的场景，OSPI更没辙了。权衡之后，还是放弃了这个方案。

#### 4. 使用DMA+TIM方式（✘ 未成功）

这个方式的参考资料来自：

* [https://forum.anfulai.cn/forum.php?mod=viewthread&tid=86980](https://forum.anfulai.cn/forum.php?mod=viewthread&tid=86980)
* [https://forum.anfulai.cn/forum.php?mod=viewthread&tid=112449](https://forum.anfulai.cn/forum.php?mod=viewthread&tid=112449)

其原理是通过DMAMUX产生请求信号，触发DMA将数据从Memory搬运到IO 如GPIOX->ODR。为了保持稳定的时钟，通常借助定时器产生TIGO信号，用作DMAMUX的输入。但除了数据IO之外，还需要级联一个DMAMUX来生成时钟信号，而且要实现双缓冲的话，也是非常复杂。这个方案在调试半天未果之后，还是选择了放弃，其与硬件太过于耦合，不够灵活。

### 意外发现：外部时钟 + 双机PSSI对接（✔ 可行）

在做总结的时候，突然发现事情似乎没有很麻烦。仔细翻看PSSI的介绍，虽然它是Slave接口，但其实是支持Transmit/Receive双向通信的，只是它自己无法产生时钟。既然如此，如果将两个设备的PSSI总线对等连接，其中一个配置为发送，另一个为接收，再从外部产生一个时钟施加给双方，岂不就OK了？

于是在stm32N6的板子上验证一番，首先配置一个时钟，频率定为1Mhz，用跳线短接到PSSI_PDCK引脚上。PSSI的参数配置为：

| 配置项             | 参数值              |
|--------------------|---------------------|
| Data Width         | 8 Bits              |
| Control Signals    | Neither DE nor RDY  |
| Clock Polarity     | Rising Edge         |
| Data Enable Polarity | Active Low        |
| Ready Polarity     | Active Low          |

在main.c中：
```c
void main() {
 ...

HAL_StatusTypeDef state;
  uint8_t buff[1024];

for (int i = 0; i < 1024; i++) {
	  buff[i] = 1 << (i % 8);
  }

while (1) {
    state = HAL_PSSI_Transmit(&hpssi, buff, 12, 0xFFFF);
    if (state != HAL_OK) {
        ...
    }
  }
}
```

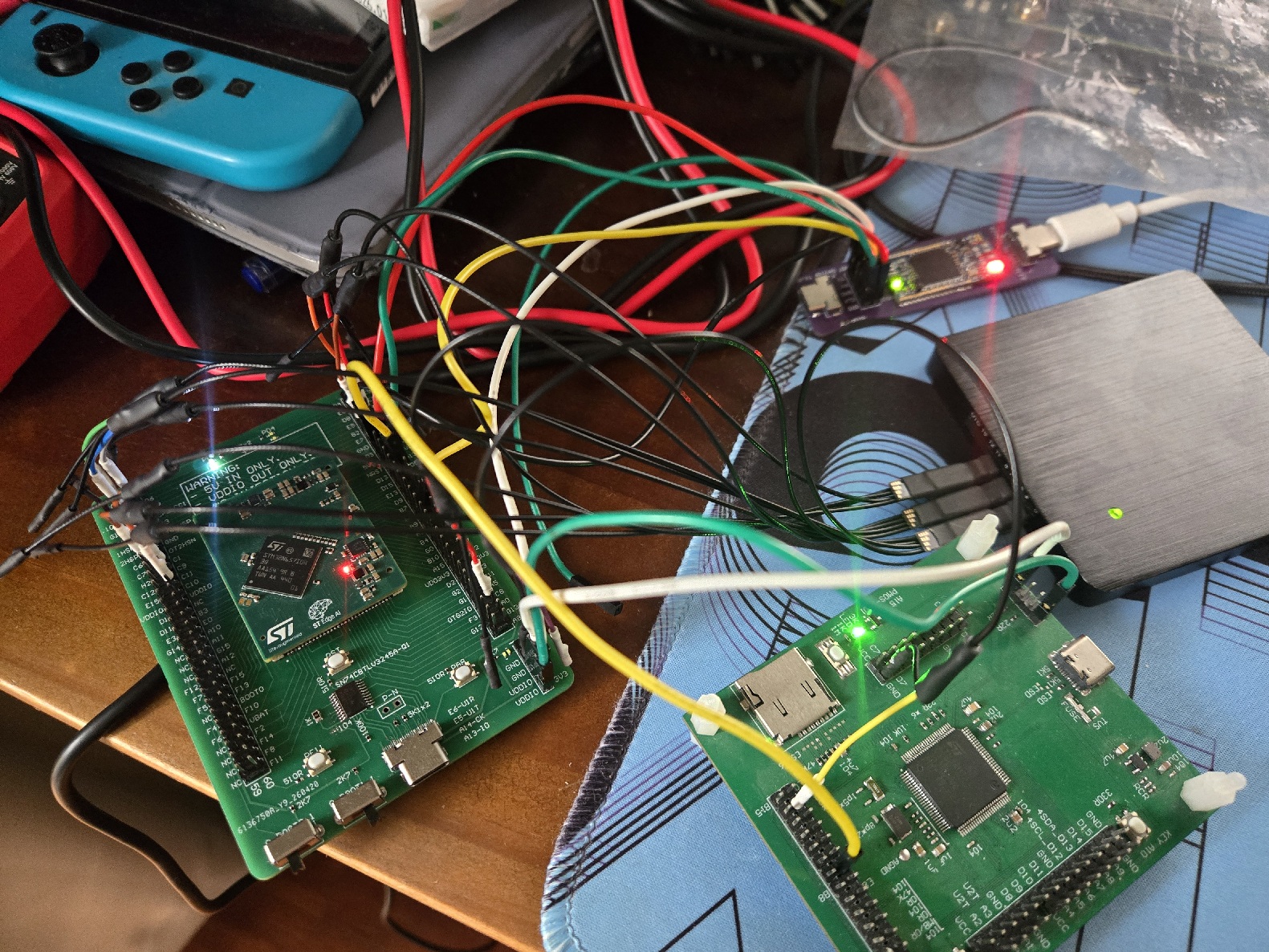

烧录后发现不能work，state的值为：```#define HAL_PSSI_ERROR_UNDER_RUN        0x00000002U /*!< FIFO Under-run error    */```。猜测是在HAL_PSSI_Transmit在写寄存器的临界时间内，PSSI控制器在时钟的驱动下尝试从FIFO中获取数据，而此时尚未就绪从而导致报错。

![style={max-width: 500px}](/notebook/publish/i/caoliang.net/img/04086e1d321a40853df2c44b8a614022.jpg)

解决办法是，在调用HAL_PSSI_Transmit函数之后，再发生时钟，这里为了便于调试，拿出了另一块板子，在按键按下之后，发送16个时钟脉冲，硬件上还是把时钟输出短接到PSSI_PDCK上。

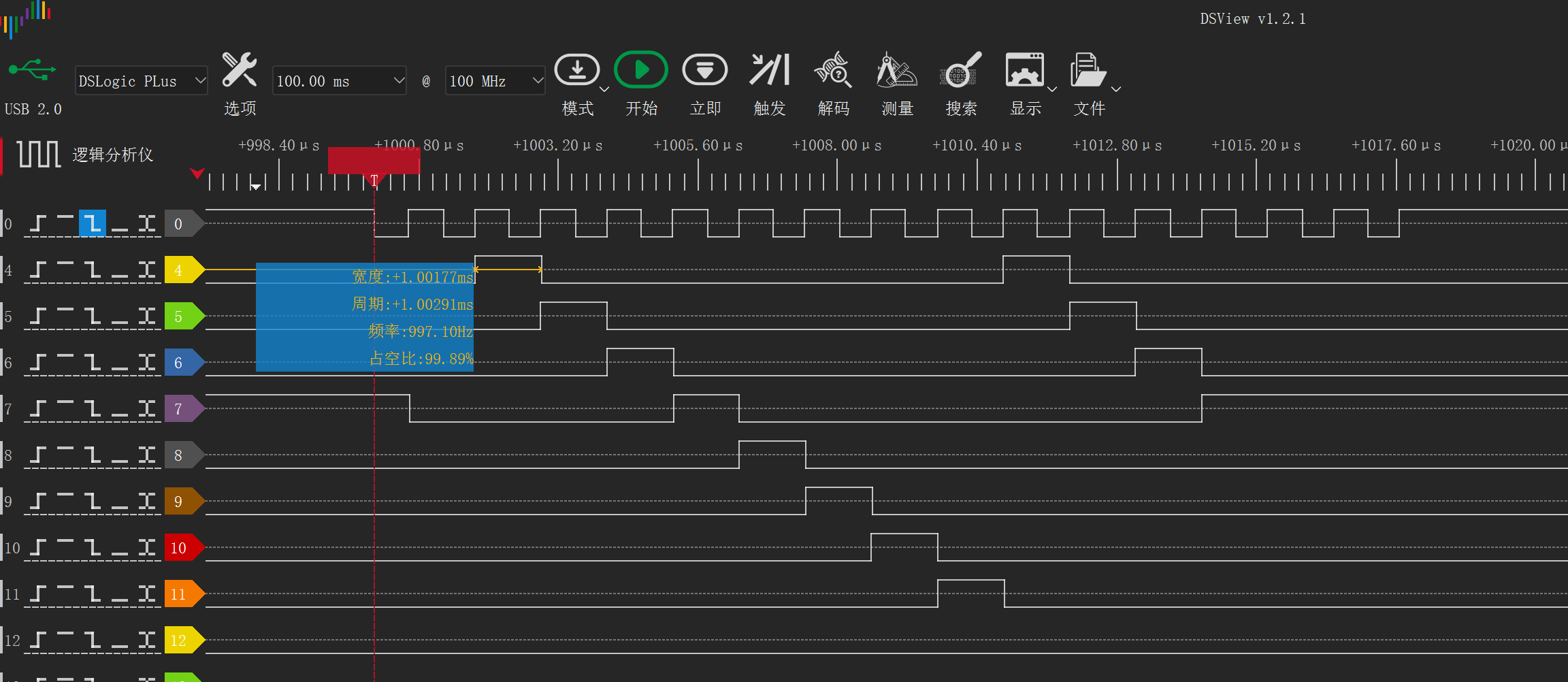

再次尝试，呈现了完美的波形：

![](/notebook/publish/i/caoliang.net/img/fed9626b6c6144445d2623fbbba662fa.jpg)

需要注意的是，前面Clock Polarity配置为Rising Edge，但从逻辑分析仪的波形来看，第一个上升沿时，数据并未准备就绪，但数据引脚已全部拉低，第二个上升沿时，数据线上才开始准备数据。（实测将极性改为Falling Edge，也是从第二个下降沿开始准备数据）也就是说，如果采用外部时钟驱动，在data就绪前，会有一个额外的时钟。

巧合的是，搜索PSSI的官方示例，有一个例程恰好是DMA双机通信：
```text
## <b>PSSI_Transmit_Receive_DMA Example Description</b>

This example describes how to perform PSSI data buffer transmission/reception between a slave configured on one board and a master simulated by another board.

_________________________                       _________________________
 |           ______________|                     |______________           |
 |          |PSSI          |                     |          PSSI|          |
 |          |              |                     |              |          |
 |          |          D0  |_____________________| D0           |          |
 |          |           .  |_____________________| .            |          |
 |          |           .  |_____________________| .            |          |
 |          |           .  |_____________________| .            |          |
 |          |          D7  |                     | D7           |          |
 |          |          Clk |_____________________| Clk _________|__        |
 |          |          DE  |_____________________| DE           |  |       |
 |          |              |                     |              |  |       |
 |          |              |                     |              |  |       |
 |          |              |                     |       TIM_PWM|__|       |
 |          |              |                     |              |          |
 |          |______________|                     |______________|          |
 |                         |                     |                         |
 |                      GND|_____________________|GND                      |
 |_STM32_Board Slave ______|                     |_STM32_Board Master______|

...
```

这与我的想法不谋而合！

查阅相关代码后发现，官方示例中Master和Slave的配置是一致的：
```
static void MX_PSSI_Init(void) {
  hpssi.Instance = PSSI;
  hpssi.Init.DataWidth = HAL_PSSI_32BITS;
  hpssi.Init.BusWidth = HAL_PSSI_8LINES;
  hpssi.Init.ControlSignal = HAL_PSSI_DE_ENABLE;
  hpssi.Init.ClockPolarity = HAL_PSSI_FALLING_EDGE;
  hpssi.Init.DataEnablePolarity = HAL_PSSI_DEPOL_ACTIVE_LOW;
  hpssi.Init.ReadyPolarity = HAL_PSSI_RDYPOL_ACTIVE_LOW;
  if (HAL_PSSI_Init(&hpssi) != HAL_OK) {
    Error_Handler();
  }
}
```
示例中并没有对多出来的这一个时钟做额外的处理，应该是通过DE信号屏蔽了多余的时钟。另外，官方在Master端生成时钟，先接受、后发送，也没有对HAL_PSSI_ERROR_UNDER_RUN做额外处理，猜测DMA的方式可以快速填充FIFO，规避了此错误的发生。另外，一开始我推测发送方和接收方需要设置不同的时钟极性，如发送方上升沿准备数据，接收方下降沿采样，但如上文所述，Master和Slave的配置是保持一致的，所以合理的推测是，PSSI控制器可能会根据接收或者发送，自动适配时钟极性，否则不可能完美配合。手头没有两块同时支持PSSI的板子，同时精力有限，这些问题仅做记录，留待将来硬件齐备时再行验证。
